一、概述

平衡式比例混合装置，其泡沫混合液的混合过程是由泡沫液泵把泡沫液加压后注入比例混合器。当主管道的水的压力和流量的变化出现不同的工况时，装置上的平衡阀可以动态调节注入比例混合器的泡沫液量，因而保证装置在运行过程中，源源不断地配制出较为精确混合比的泡沫混合液，供给泡沫灭火设备喷射合格的泡沫进行有效的灭火作业。

本装置特别适用于大中型泡沫灭火系统。由于常压泡沫液储罐可以在灭火过程中不断添加泡沫液，使灭火时间可以延长，大大提高了灭火抗灾的能力和可靠性。

平衡式比例混合装置是一种比较先进的泡沫灭火装置，特别适用于石油化工企业、大型油库、码头及海上钻井平台等重要的消防工程。

平衡式比例混合装置的优点

1、 通过平衡阀动态调节进入泡沫比例混合器的泡沫液量，使得泡沫混合液工作压力和流量有较大的适应范围，保证了精确的混合比。

2、 采用不锈钢或者铜材质泡沫液泵供给泡沫液，不会因泡沫液的腐蚀而锈死，并具备10分钟耐干磨运转能力。

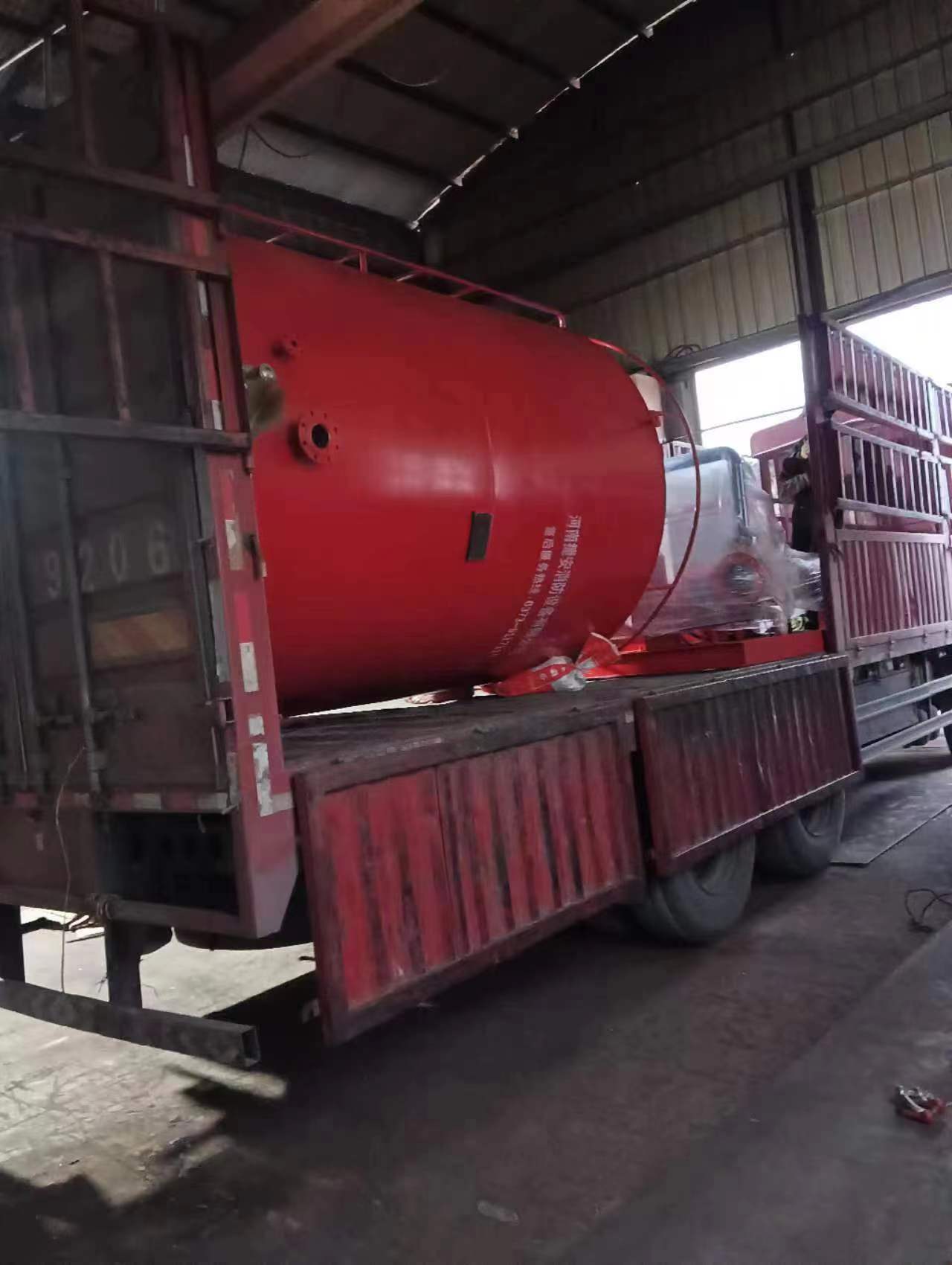

3、 采用常压式不锈钢泡沫液储罐，维护简便，可靠性高，使用寿命更长。

4、 装置适用于目前任何泡沫灭火剂（蛋白、氟蛋白、水成膜等）。

5、 灭火过程中可以随时添加泡沫液，能更好的满足现代大型泡沫灭火消防工程的需要，工作更加可靠。

6、 装置采用自动/手动切换控制，操作简单可靠。

1.工作原理

压力平衡式泡沫比例混合装置在火灾发生时，通过自动或者手动启动消防水泵、供水阀以及泡沫液泵与泡沫罐之间的控制阀，压力水流经比例混合装置上的比例混合器，同时泡沫液泵的驱动装置带动泡沫液泵抽取泡沫液罐内的泡沫液，泡沫液经过齿轮泵后成为高压液体，进过平衡阀的自动调节，其压力在比例混合器入口处与供水压力保持一致，以保证混合比维持在恒定的范围内。当泡沫液泵的出口压力出现波动时，管路上的泄压阀开启将过高压力的泡沫液泄放回泡沫罐。经过比例混合器形成的泡沫混合液被输送到泡沫产生器、泡沫枪、泡沫炮或者其他泡沫设备，产生泡沫扑救火灾。

2.基本组成

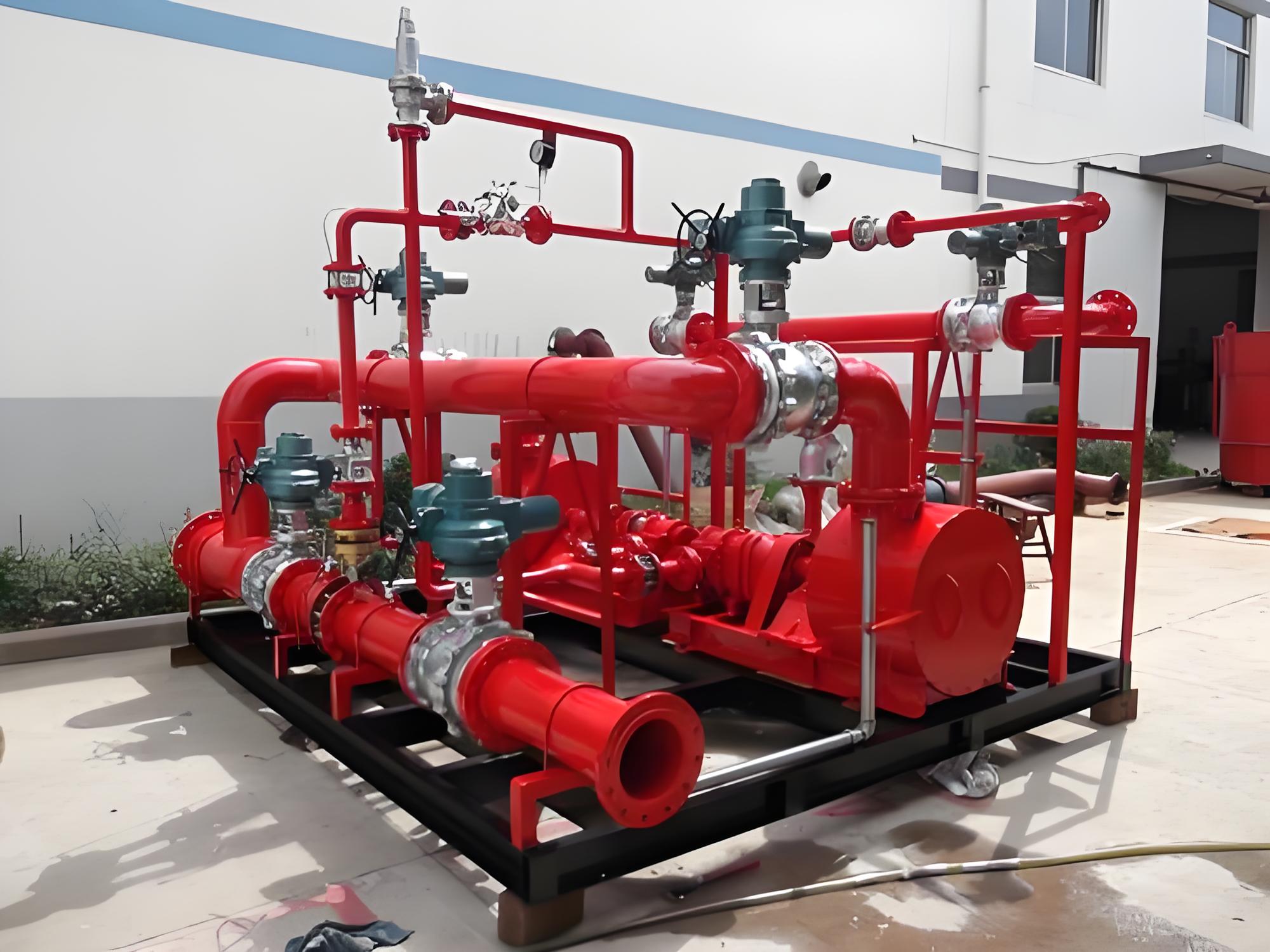

平衡式比例混合装置通常由泡沫液储罐、泡沫液泵、比例混合器、平衡阀、压力传感器、阀门、过滤器、控制柜以及管道等组成。泡沫液泵、平衡阀和比例混合器是平衡式比例混合装置的关键部件。通常将这些部件组装在一个共用底座上，组成一个撬块，这个撬块就是一个相对独立的、功能完整的泡沫比例混合系统，只要输入泡沫原液和消防压力水，系统就能按设定的混合比自动进行混合并输出泡沫混合溶液。

1、质量保证：

（1）卖方保证提供技术先进，结构合理、安全、成熟可靠的产品。

（2）设备的设计、制造和检验符合国定的有关规范和标准。

（3）质量保证：设备安装试验合格后计起一年。

（4）性能保证：所提供设备达到技术规范所要求的性能指标。

（5）除特殊情况外，厂商提供的所有设备均可做到一次安装合格好用，绝不出现安装过程中，频繁更换设备的情况。

2、服务承诺：

（1）及时向需方提供按合同规定的技术资料和图纸。

（2）按需方要求进行技术服务。

（3）加强售前、售中、售后服务，把服务贯彻在产品制造、安装、调试、维修的全过程。

（4）接到需方反映的质量问题信息后，在24小时之内作出答复，及时派出服务人员尽快赶到现场，做到用户对质量不满意，服务不停止。
